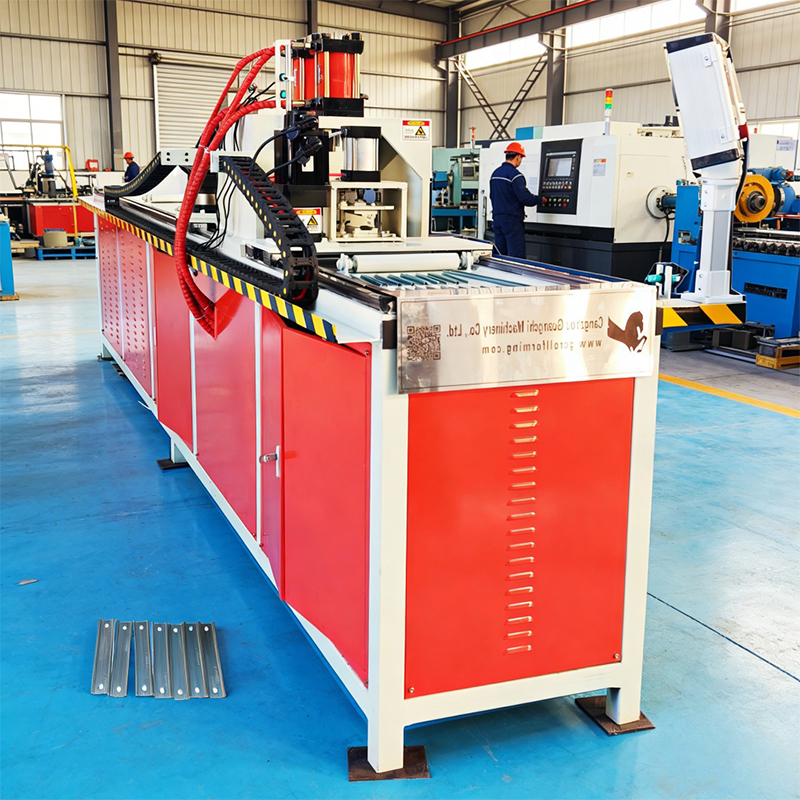

Станок для штамповки и резки металлических изделий
Крупногабаритная конструкция
60×60 квадратная труба сварная с толщиной стенки 3 мм
Кровельное покрытие из стальной плиты толщиной 4 мм
Описание
маркер
Технические характеристики
| Серийный номер | Проект | Название параметра проекта | Спецификация параметров проекта |
| 1 | Крупногабаритная конструкция | 60×60 квадратная труба сварная с толщиной стенки 3 мм | Кровельное покрытие из стальной плиты толщиной 4 мм |
| 2 | Передача | Подача сервомотора, прием сервомотора | Сервоподавец |
| 3 | гидравлический цилиндр | 100 | В пределах 2 миллиметров |

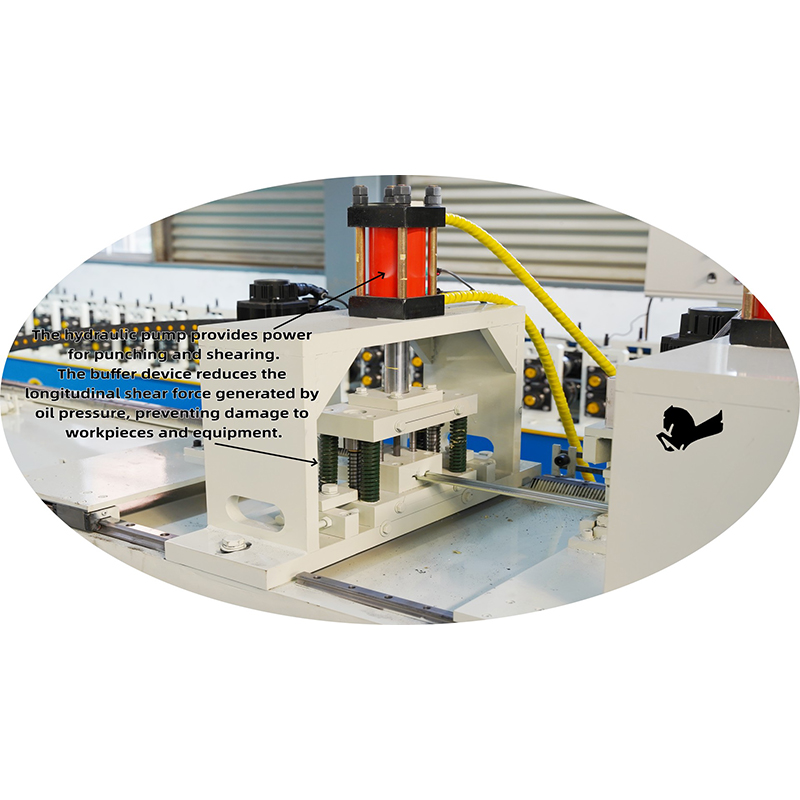

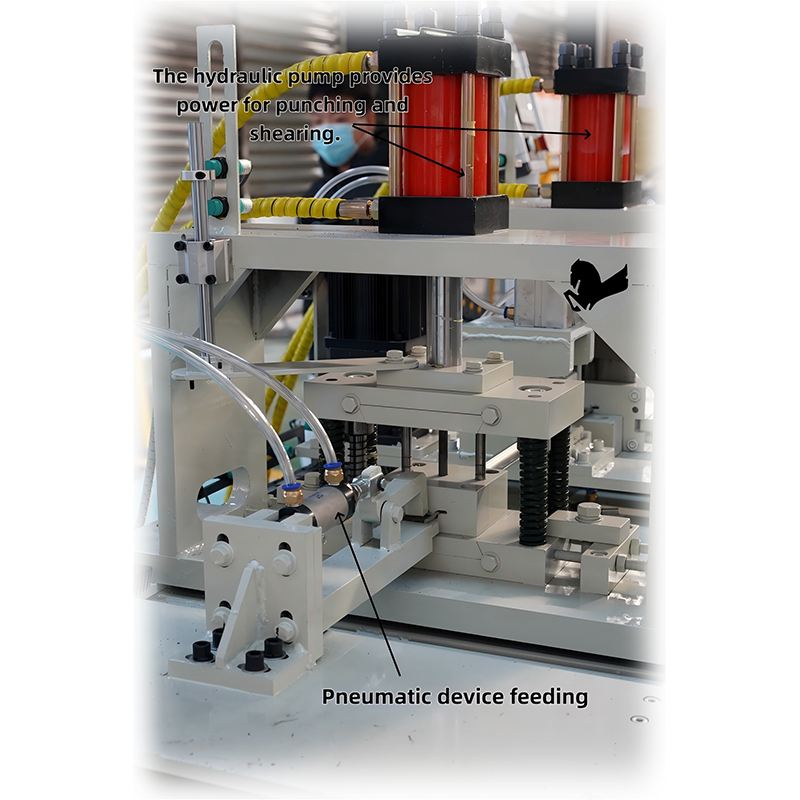

| 4 | Шестеренная насосная станция | Мощность | 4 киловатта |
| 5 | Портал | 45# | Портальная рама, толщина 35 мм |
| 6 |
плесень |
Удар | Материал: SKD11 |
| 7 | Два прецизионных внутренних направляющих штифта | ||
| 8 | Электрошкаф | Управление ПЛК | |
| 9 | сервомотор | Мощность | 2,6 кВт + 1,5 кВт |
| 10 | Винты для сборки машин | Модель | 12.9 Кипящие черные высокопрочные болты |
| 11 | Направляющая рейка | квадратный рельс | 30 |
| 12 | Стойка | модуль | 2-модульная цилиндрическая зубчатая передача |
| 13 | Зубчатое колесо | Цементация |
Технические требования
| Требования безопасности | 1. Оборудование оснащено кнопкой аварийной остановки. Во время операций по вырубке профиль должен быть надежно закреплен, чтобы предотвратить выброс материала.
2. Зона штамповки должна быть оборудована надежным защитным ограждением. 3. Электрическая схема оснащена надежной системой заземления и защитой от перегрузки. |
| Напряжение питания | Трехфазный 380 В |

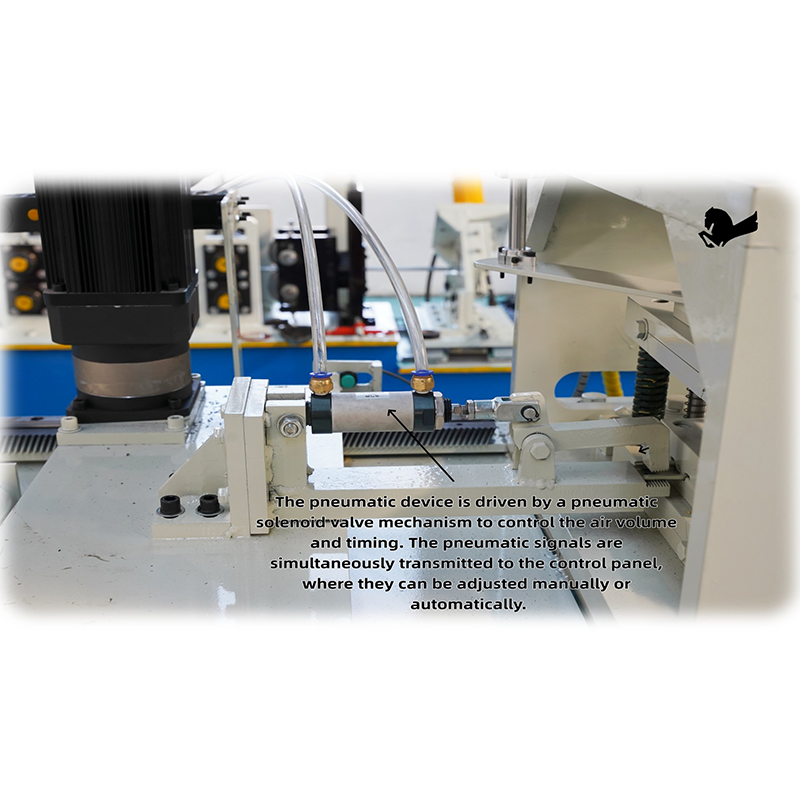

| Требования к подаче воздуха | 0,5–0,7 МПа, подключение воздушного шланга Φ8, с масловодяным сепаратором, установленным на входном конце, оснащен манометром. |
| Мощность оборудования | Общая потребляемая мощность ≤ 9 кВт |
| Размеры оборудования | ≈5 метров × 1 метр × 1,5 метра (включая стойки подачи и приемки и т. д.) |
| Функциональность оборудования | Обеспечивает автоматическую подачу, позиционирование, штамповку, резку и выгрузку металлических рельсов. Отходы штамповки автоматически собираются с помощью системы сбора материала с помощью скользящего механизма. |
| Система управления | Система управления ПЛК |

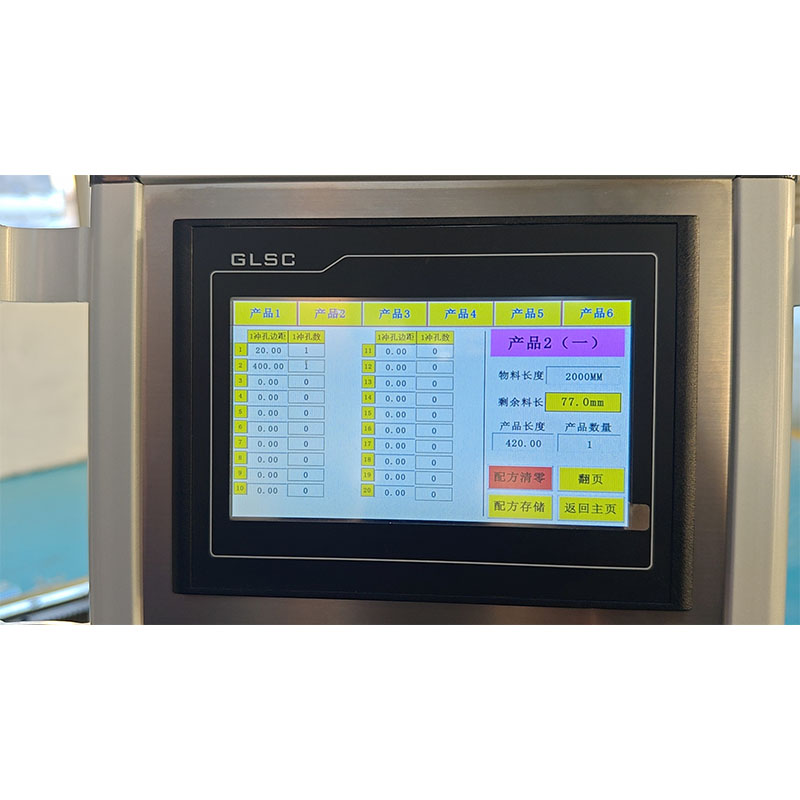

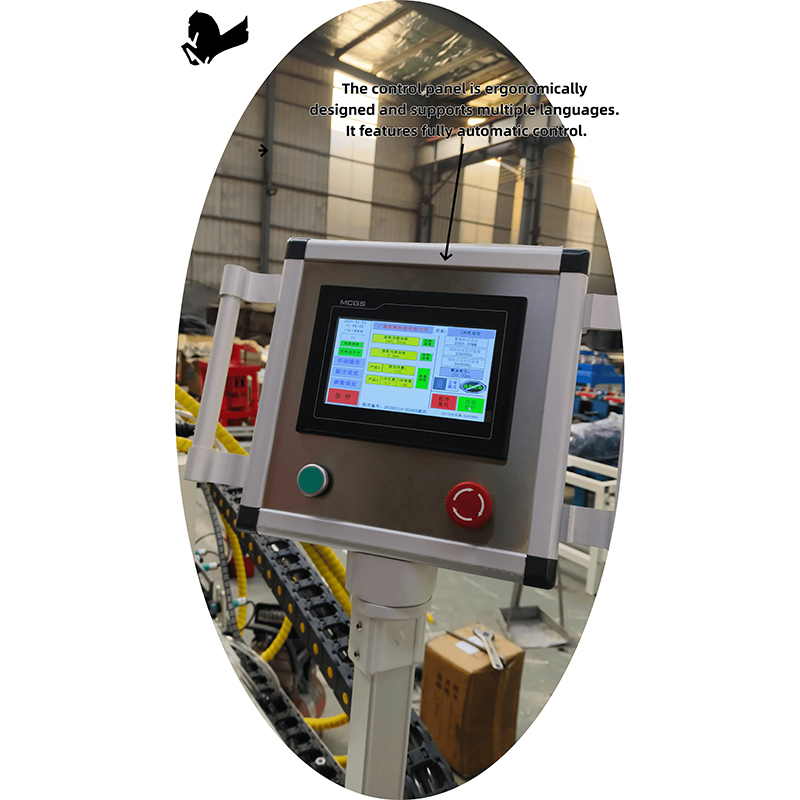

| Система отображения | Цветная сенсорная панель управления |
| Режим работы | Полностью автоматический режим, полуавтоматический режим, ручной режим отладки |
| Метод запуска | Кнопка на панели управления «Пуск»/Пуск с сенсорного экрана |
| Способ кормления | Ручная загрузка |
| Способ разгрузки | Оборудование автоматически разгружает материал на накопительный стол, после чего он забирается вручную. |
|
точность обработки |
1. Точность длины реза: в пределах ±0,2 мм для длины до двух метров.
2. Точность положения штампа: ±0,2 мм. 3. Минимальная регулируемая точность подачи оборудования: 0,1 мм. 4. Минимальная длина остаточного обрезка: ≤200 мм. |
|
Применимые продукты |

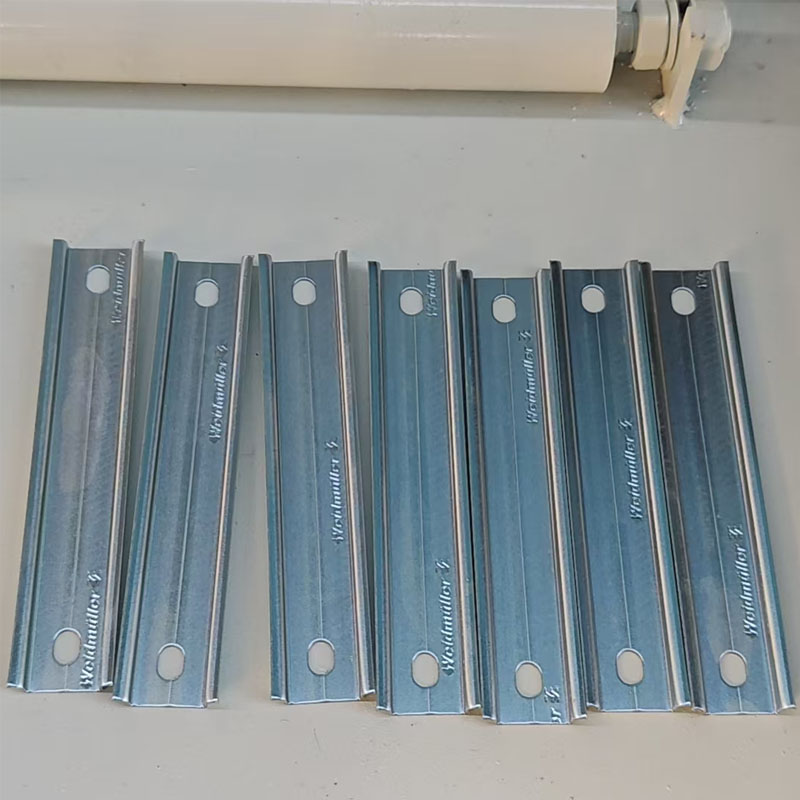

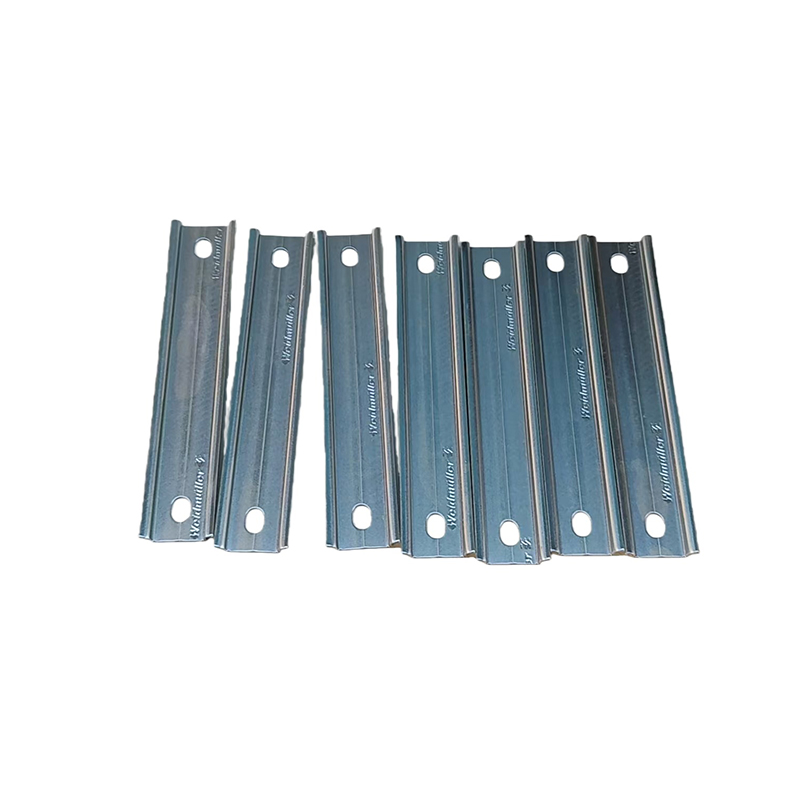

1. Подходит для обработки профилей направляющих из углеродистой и нержавеющей стали.
2. Максимальная толщина профиля: 2 мм. 3. Максимальная ширина профиля: 100 мм. 4. Применимая длина профиля: 500–2000 мм. 5. Совместимость с нашими направляющими: 5.1 Схема внешнего вида: см. приложение, схема 1. 5.2 Поставляемая длина: 2 метра. 5.3 Схема расположения отверстий и размеров для штампов для штамповки: см. приложение, схема 1. |
| Эффективность работы оборудования | 1. ≥360 штук в час (L=500 мм, режим непрерывной обработки с двумя отверстиями, пробитыми на обоих концах) |
| 2. Частота ударов: ≥30 ударов в минуту
3. Частота резки: ≥30 ударов в минуту 4. Максимальная скорость подачи: ≥500 мм в секунду |
|
| Эксплуатационная стабильность (частота отказов) | Оборудование способно стабильно работать в течение 12 часов подряд, гидравлическая система оснащена блоком воздушного охлаждения. |
| Процент прохождения продукции | ≥99% |
| Вес оборудования | ≈1,5 тонны |
| Требования к уровню шума | ≤85 дБ |
| Метод обработки исключений | На экране отображается сигнал тревоги |

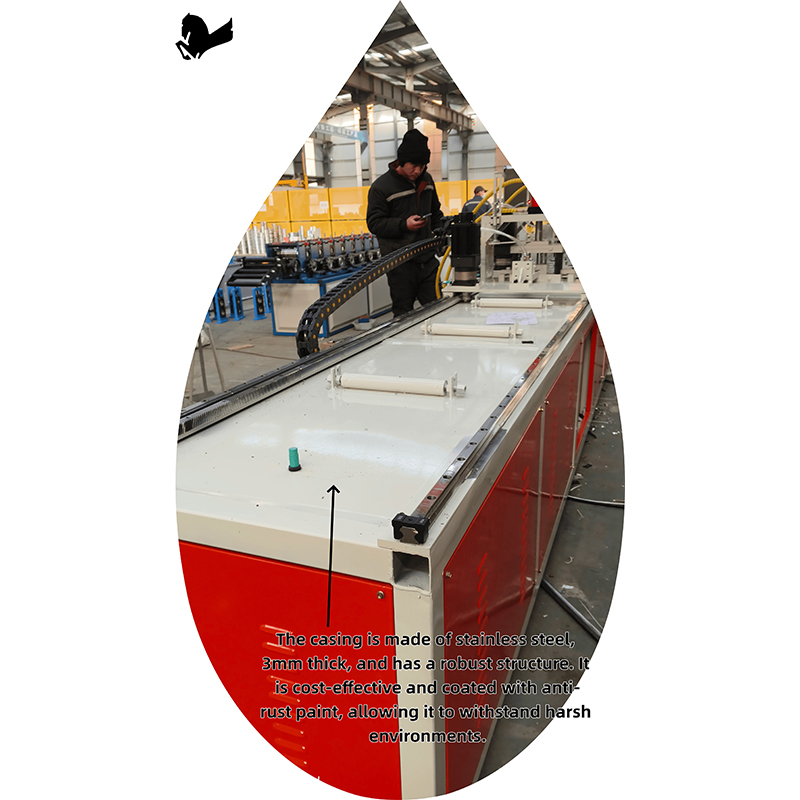

| Требования к внешнему виду | Процесс окраски распылением с гладкой и глянцевой поверхностью. На все устройство не наносится никакая информация о производителе, но на нем должна быть заводская табличка с названием оборудования. |
Способы оплаты
① 1. Общая стоимость оборудования без налога:
Прописью: Сорок две тысячи триста юаней ровно.
Цифрами: 42 300 юаней ровно.
2. Способ оплаты:
Авансовый платеж 30% от стоимости оборудования:
Прописью: Двенадцать тысяч шестьсот девяносто юаней ровно.
Цифрами: 12 690 юаней ровно.
После завершения производства оборудования Заказчик (Сторона А) уплачивает
Поставщику (Стороне Б) 30% стоимости:
Прописью: Двенадцать тысяч шестьсот девяносто юаней ровно.
Цифрами: 12 690 юаней ровно.
Отгрузка осуществляется после получения данной оплаты.
После прибытия груза на склад Заказчика и успешного приёмосдаточного испытания
Заказчик уплачивает Поставщику оставшиеся 40% стоимости:
Прописью: Шестнадцать тысяч девятьсот двадцать юаней ровно.
Цифрами: 16 920 юаней ровно.
② 1. Общая стоимость с 13% НДС:
Прописью: Сорок семь тысяч семьсот девяносто девять юаней ровно.
Цифрами: 47 799 юаней ровно.
2. Способ оплаты:
Авансовый платеж 30% от стоимости оборудования:
Прописью: Четырнадцать тысяч триста сорок юаней ровно.
Цифрами: 14 340 юаней ровно.
После завершения производства оборудования Заказчик (Сторона А) уплачивает
Поставщику (Стороне Б) 30% стоимости:
Прописью: Четырнадцать тысяч триста сорок юаней ровно.
Цифрами: 14 340 юаней ровно.
Отгрузка осуществляется после получения данной оплаты.
После прибытия груза на склад Заказчика и успешного приёмосдаточного испытания
Заказчик уплачивает Поставщику оставшиеся 40% стоимости:
Прописью: Девятнадцать тысяч сто девятнадцать юаней ровно.
Цифрами: 19 119 юаней ровно.
Стандарт качества продукции
Технические показатели, производительность и внешний вид оборудования должны соответствовать требованиям Заказчика (Стороны А).
Срок производства оборудования
30 дней с момента получения авансового платежа.
Транспортные расходы
Транспортные расходы несёт Поставщик (Сторона Б).
Гарантия качества
Бесплатный гарантийный срок на оборудование, предоставляемый Поставщиком (Стороной Б), составляет один год с даты успешного приёмосдаточного испытания Заказчиком (Стороной А).
Перечень изнашиваемых деталей
| Наименование | Модель/Размер | Поставщик | Количество | Примечание |
| Кнопка | 2 шт. | |||
| Ближний выключатель | Синьлин | 4 шт. | ||
| Пуансон | Эллипс 9×12 | 4 шт. | ||
| Уплотнение гидроцилиндра | Для гидроцилиндра 100 | 1 комплект |
